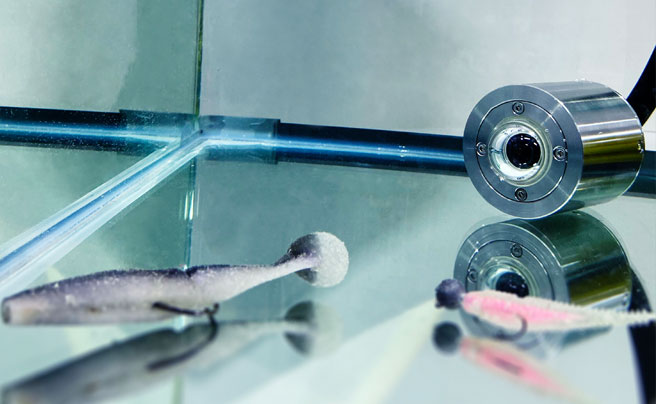

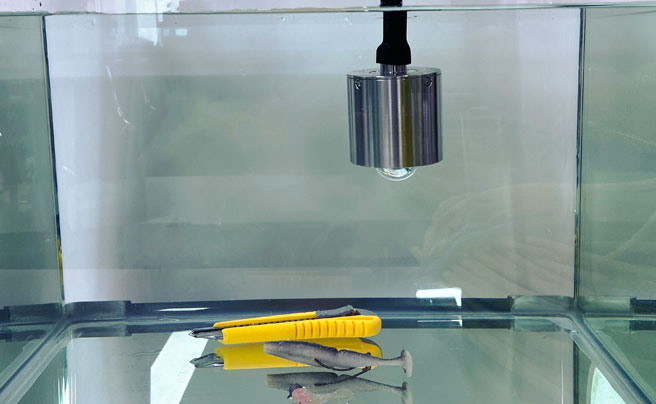

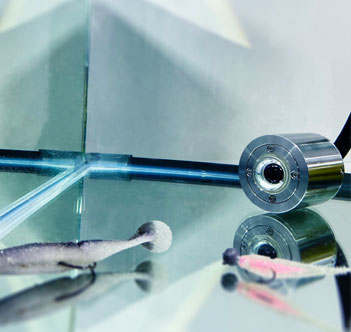

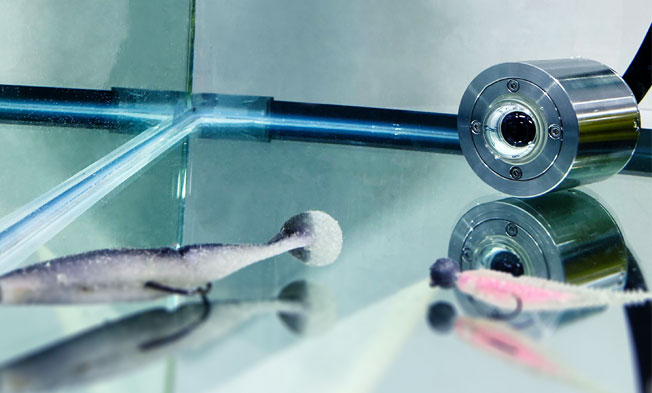

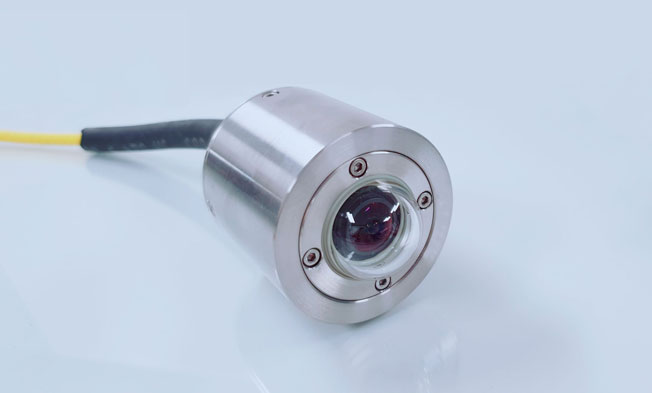

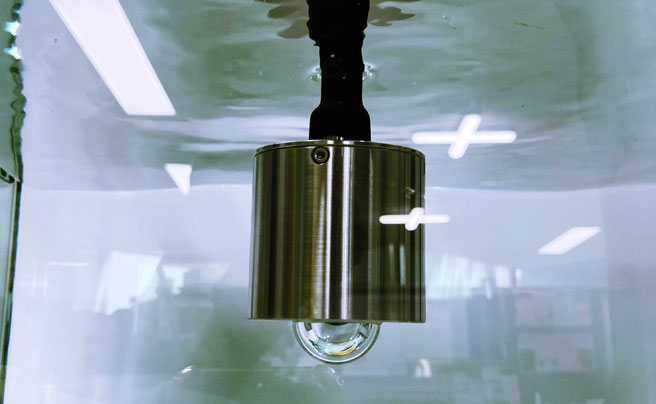

수중 IP 카메라
- 담당자 연락처 : 010-3832-9999
수중 IP 카메라 제품 특징
- 80bar의 수압(수중 800m급)에서 방수를 보장하는 내압용기
- 담수는 물론 염수 환경에서 내식성을 갖춘 재질
- 우수한 광학품질 및 수중광 시야를 제공하는 고품질의 렌즈
- 확장성 및 설치 편의를 제공하는 네트워크 카메라(IP카메라) 기반
- ONVIF 프로토콜 지원으로 상용 NVR과의 높은 호환성
- Full HD (1920x1080) 해상도, 초당 25프레임
- LAN선 100m까지 가능
- 수중에서 안정성을 위해 중성부력 수중 케이블 사용
- Bulkhead 커넥터형, 관통형의 두가지 방식
※ 전송거리 연장 별도 문의(최대 300m까지 확장 가능)
※ 적용 환경에 따른 맞춤 설계 별도 문의

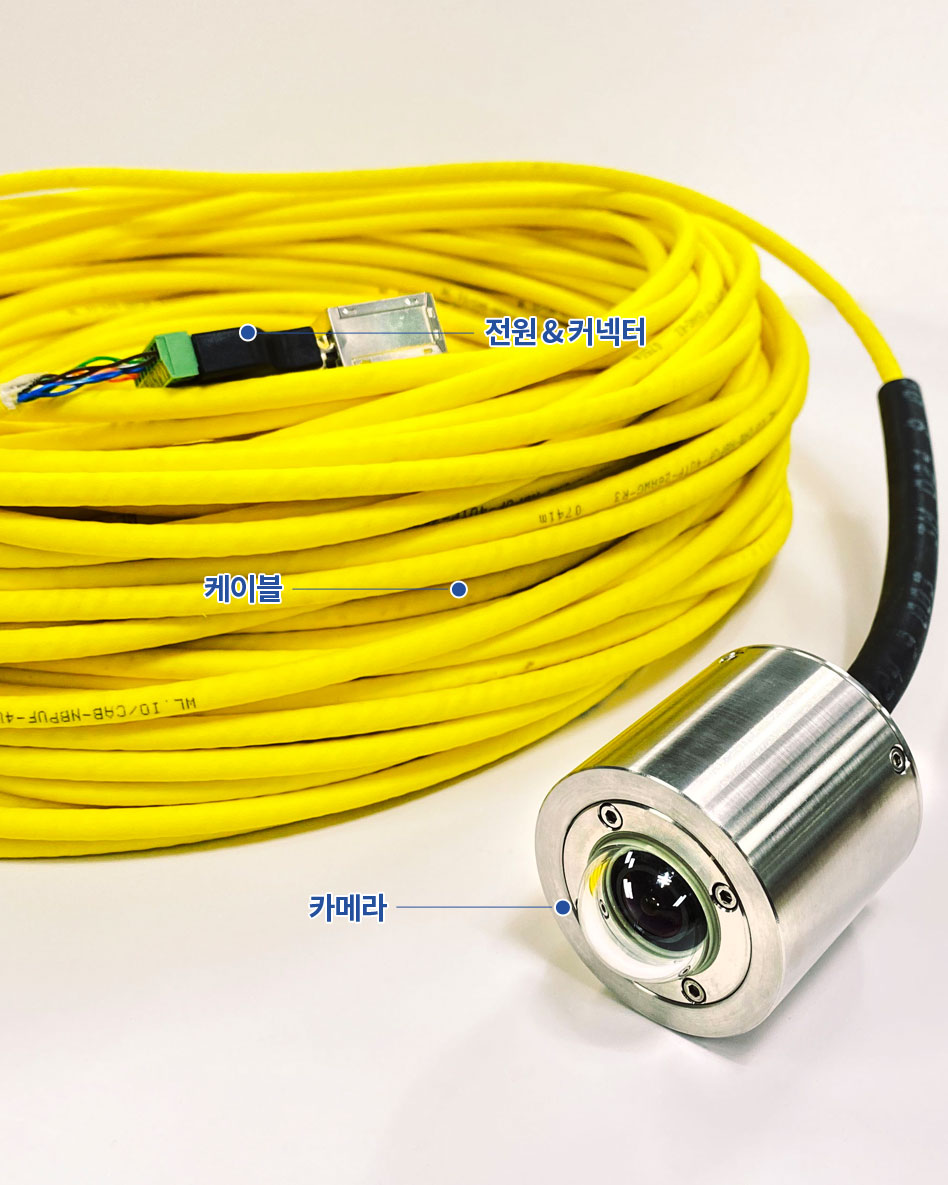

케이블 처리

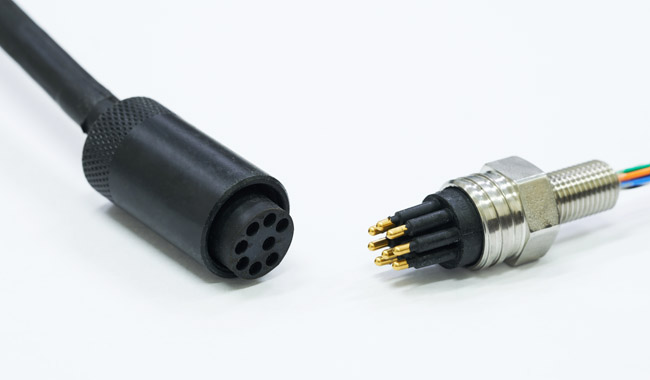

Bulkhead 커넥터
수중 전용 커넥터를 사용하여 압력용기 내부의 신호를 외부로 전달합니다. 케이블을 압력용기와 쉽게 분리할 수 있습니다. 잡음에 민감한 신호의 경우 그에 맞는 사양의 커넥터 선정이 필요합니다. Bulkhead 커넥터는 수심 6,000m 까지 사용 가능 합니다.

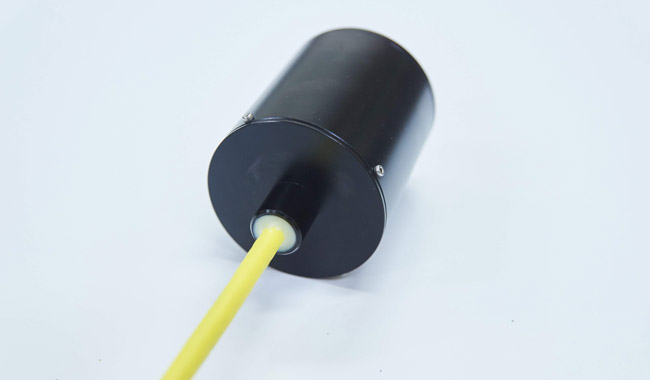

관통형
케이블을 절단하지 않고 압력용기 면에 관통시킨 후 해양전용 에폭시로 몰딩하는 방식입니다. 케이블을 절단하지 않으므로 잡음에 민김한 신호 사용에 유리하고 비용이 저렴합니다. 하지만 커넥터와 케이블을 분리할 수는 없습니다. 관통형 방식은 수심 1,000m 까지 사용 가능합니다.

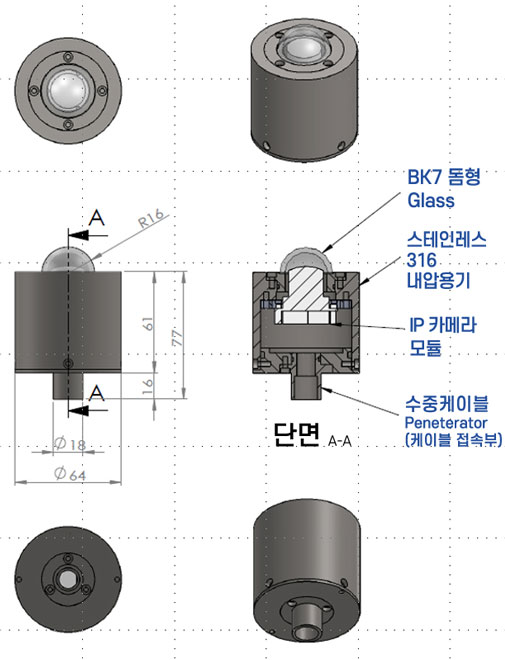

| 항목 | 사양 | |
|---|---|---|
| 재질 | 전면렌즈 | BK7 Glass (Borosilicate-Crown Glass) |
| 내압용기(몸체) | 스테인레스 316 / 알루미늄 6061 | |
| 카메라 종류 | 네트워크 카메라(IP카메라) | |
| 프로토콜 | ONVIF | |
| 동영상 압축 포맷 | H.264 | |
| 통신속도 | 100Mbps | |
| 최대영상전송거리 | 50m 권장 | |
| 최대 해상도 | Full HD 1920x1080 | |
| 프레임 수 | 25 fps | |

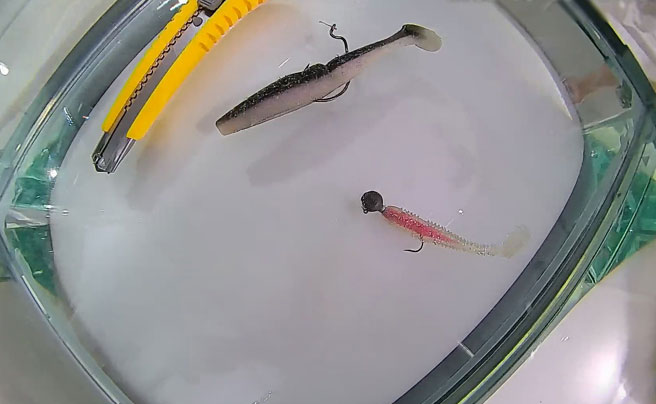

| 수중시야각 | 160도(DOME형) / 90도(평면) | |
| 전원 | DC 12V, 1A(12W) | |
| 카메라 하우징 최대 수심 | 800m | |
활용사례
- 수중작업, 수영장 등 수중안전사고 방지를 위한 모니터링
- 수산생물, 수중 구조물 등 수중 환경 모니터링
- 고수심, 강한 조류 등 내구성이 요구되는 환경
